Nye simuleringsmetoder og nytt brukergrensesnitt i Grøft Design®
Grøft Design® er i kontinuerlig utvikling, og i forbindelse med lanseringen av dynamiske simuleringer har vi også oppdatert brukergrensesnittet og implementert flere simuleringsalternativer.
Publisert 28. mars 2025
Få med deg nyhetene!
Onsdag 9. april kl 09:00-10:00 inviterer vi til gratis webinar for å vise frem nyhetene.
Simuleringsalternativer
Det finnes nå flere typer simuleringsalternativer tilgjengelig i Grøft Design®. De forskjellige typene velges basert på casen du ønsker å simulere. For øyeblikket er det fire alternativertilgjengelig:
- Steady State – Tilgjengelig for alle brukere
Den enkleste typen scenario med den raskeste simuleringen. Den viser hvordan forholdene vil stabilisere seg dersom de varer uendelig. Dersom maksimal strømstyrke brukes, vil dette gi et konservativt estimat av strømføringsevnen. Simuleringen er basert på statiske verdier, og det er ikke mulig å bruke variable verdier. - Syklisk last- Tilgjengelig for betabrukere
En tidsanalyse der alle belastninger gjentas i faste sykluser. Inndata er basert på minst én variabel verdi. Resultatet av syklisk last viser perioden etter at systemet har stabilisert seg, men det viser ikke hvor lang tid stabiliseringen tar. - Syklisk last, 24t - Tilgjengelig for betabrukere
En variant av syklisk last der perioden er fastsatt til 24 timer og kun strømstyrken er variabel. Dette muliggjør bruk av lastfaktorer i henhold til IEC 60853 dersom komplette lastprofiler ikke er tilgjengelige. Metoden gir tilfredsstillende, men konservative, tilnærminger. - Variabel last - Tilgjengelig for betabrukere
En generell tidsanalyse som kan brukes dersom ingen av de mer spesifikke scenariotyper dekker behovet, for eksempel ved nødbelastninger, kortslutningsstrømmer eller ikke-sykliske belastninger.
Simuleringen er svært fleksibel, og brukeren kan konfigurere scenariet for å tilpasses spesifikke behov. Resultatene fra variabel last-simuleringen viser hele simuleringsvarigheten, i motsetning til syklisk last, som kun viser én stabilisert periode.
Dersom du ønsker å teste dynamiske simuleringer,simuleringsalternativ 2-4, send en epost til post@ren.no, så blir funksjonene lagt til din eksisterende bruker for en tidsbegrenset periode. Det forutsettes at en allerede er bruker av Grøft Design® for å få beta-tilgang til dynamiske simuleringer.
Etter beta-perioden, og når ny prismodell er klar, vil en kunne kjøpe dynamiske simuleringer som en tilleggspakke. Det foreligger ingen automatikk eller forpliktelse til kjøp av tilleggspakken ved å bli med i beta-testingen.Årsaken til at dynamiske simuleringer vil kommer som en tilleggspakke er fordi slike simuleringer er datakrevende, og en må da dekke inn de ekstra kostnadene knyttet til slike simuleringer.
Annonse
Eksempel på de forskjellige resultatene

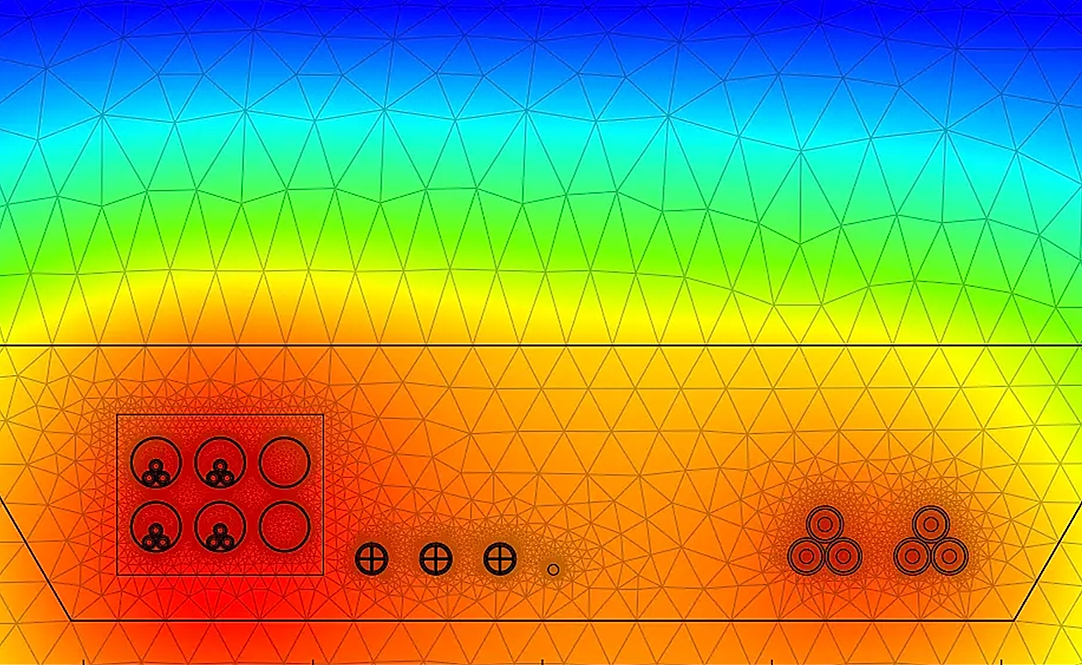

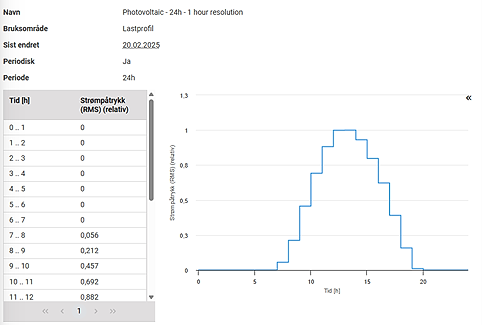

I eksemplet under simuleres det med en lastkurs for solcellepanel, predefiner i Grøft Design®, som gjentas med ett intervall på ett døgn. Denne appliseres på kabel 1, mens kabel to får en statisk/fast last. Eksemplene under viser kun resultat fra kabelen med dynamisk last.
Syklisk last resultater

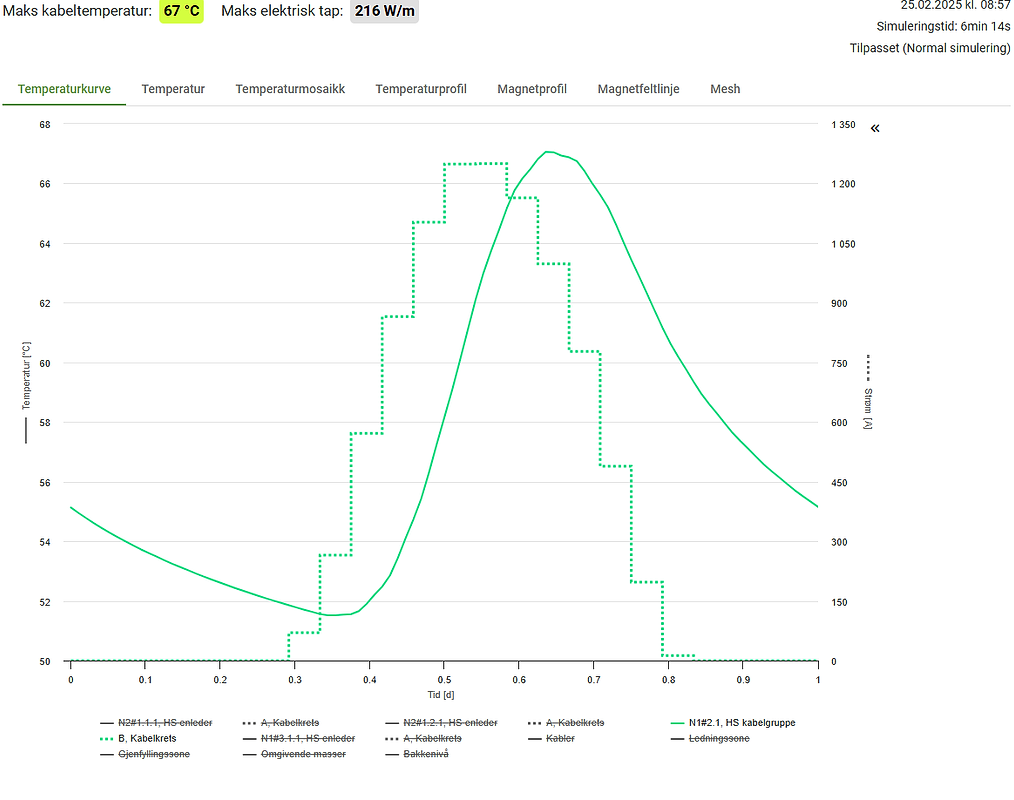

Som beskrevet viser simuleringsresultatet hvordan hver syklus ser ut etter at systemet har stabilisert seg over tid.
Variabel last resultater

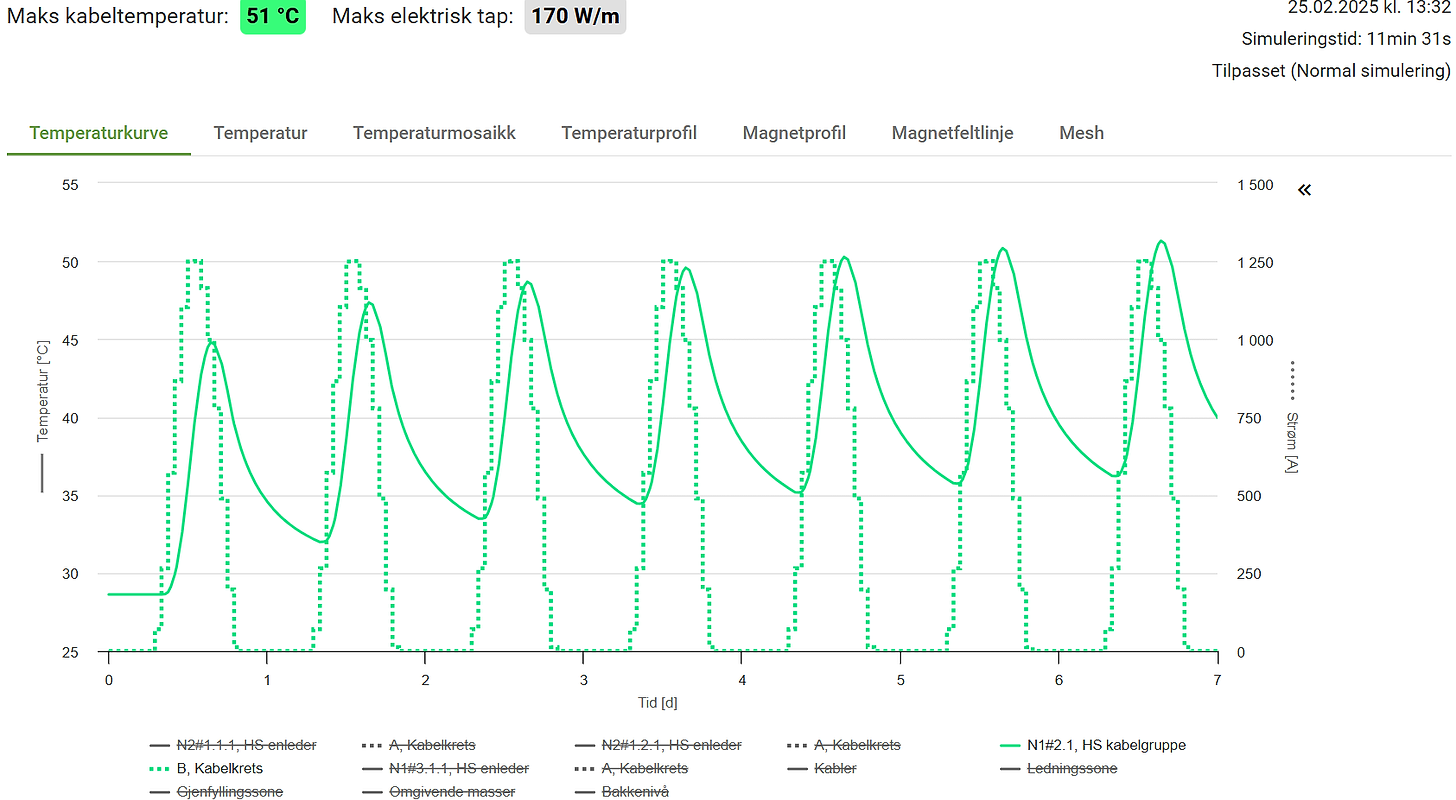

Ved variabel last må en velg hvor lenge en skal kjøre simuleringen, med valget «varighet». Ved å legge inn samme strømverdier og tidsseriersom i syklisk last er det i eksempelet kjørt en simulering med en varighet på en uke, med en initialverdi hvor systemet har 0 ampere.
Ut fra grafen kan en se at temperaturen ennå stiger, og at etter en uke oppnår man en ledertemperatur på 51 grader. For å finne hvor lang tid det tar før systemet stabiliserer seg på 67 grader vil en måtte utvide varigheten av simuleringen, evt. endre initialverdien for å starte på en høyere temperaturverdi.
Endring av brukergrensesnitt i Grøft Design®

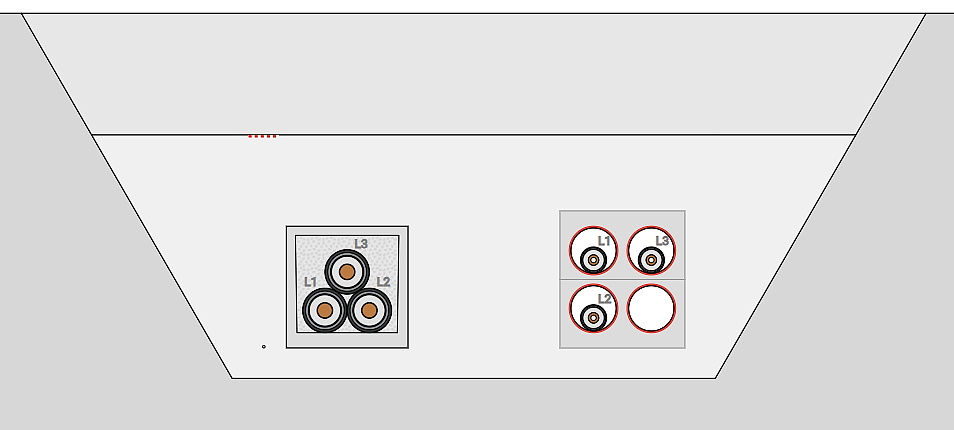

Den største endringen er innføringen av to faner: «Grøftesnitt» og «Simulering». I «Grøftesnitt» bygger du grøftesnittet som før, ved å legge til ønskede komponenter og justere grøftemålene. Tidligere ble simuleringen kjørt i samme vindu som grøftesnittet ble bygget, men nå gjøres dette i fanen «Simulering», etter at oppsettet i grøftesnittet er fullført.
I «Simulering» kan du nå opprette flere scenarioer per grøftesnitt. Her kan du legge inn strømpåtrykk eller utføre målsøking for simuleringer med konstant last. Brukere med tilgang til dynamiske simuleringer får i tillegg mulighet til å kjøre syklisk og variabel last-simulering. Foreløpig er dynamiske simuleringer kun tilgjengelige for utvalgte betatestere.
